Ilmajarrujärjestelmän kondensaatioventtiili

Xiamen Jiedeng JD-DDPS-004, erinomainen kiinalainen valmistaja, valmistaa ilmajarrujärjestelmän kondenssiventtiiliä käyttämällä standardoituja kokoonpanolinjoja. Kriittisten komponenttien kolminkertaisen tiivisteen suojauksen ja ammattimaisen automatisoidun AB-liimaustekniikan ansiosta tuote noudattaa kolmiportaista laadunvalvontajärjestelmää koko valmistusprosessin ajan. Erinomaisella tiivistysluotettavuudella ja johdonmukaisella kokoonpanolla se varmistaa pitkän aikavälin vakaan suorituskyvyn korkeassa paineessa ja laajassa lämpötilassa, joten se on ensiluokkainen valinta hyötyajoneuvojen ilmajarrujärjestelmiin.

Modulaarinen kokoonpanolinja

JD-DDPS-004 Solenoidin tyhjennysventtiili ottaa käyttöön täysin automaattisen modulaarisen kokoonpanolinjan tuotantotilan, joka on erityisesti räätälöity hyötyajoneuvojen ilmasäiliöiden tyhjennysventtiiliin. Koko tuotantoprosessi on jaettu 12 itsenäiseen standardivaiheeseen, kuten pilottipään purkaminen, kelan puristus, erittäin tarkka suodattimen asennus, tiivistysliiman levitys, venttiilirungon kalibrointi ja painetestaus.

Tuotantoprosessi on pitkälle erikoistunut ja standardoitu. Jokainen työasema noudattaa tiukasti vakiotyöaikaa 15-30 sekuntia kappaletta kohti. Työpajan vakaa tuotantokapasiteetti voi olla 200 kappaletta tunnissa, ja päivittäinen tuotantokapasiteetti on yli 4 800 kappaletta. Tämä voi vastata suurten vientitilausten, kaluston yhteishankintojen ja erän vaihtamisen huoltopalveluiden tarpeisiin.

Kaikki työasemat on varustettu mittatilaustyönä valmistetuilla kiinnikkeillä, asemointijigeillä ja vääntömomentin kalibrointilaitteilla, mikä eliminoi täysin ristikkäistoimintavirheet, kuten kohdistusvirheet, löystymisen ja kokoonpanopoikkeamat manuaalisessa komponenttien kokoonpanossa.

Samalla tuotteet on varustettu yksi tuote-yksi viivakoodi -laadunseurantajärjestelmä. Jokainen tuote on sidottu ainutlaatuiseen tuotantoerään, työasemaan, käyttäjä- ja tarkastustietoihin, mikä mahdollistaa täydellisen jäljitettävyyden.

Perinteiseen hajakokoonpanoprosessiin verrattuna tämä malli hallitsee tuotteen kokoonpanovirheen ±0,02 mm:n sisällä ja tuotteen läpäisynopeus on vakaa yli 99,8 %.

Tuotannon vakaus ja tuotteiden yhtenäisyys ylittävät huomattavasti tavanomaiset teollisuuden prosessit, mikä luo perustan tuotteiden yhteensopivuudelle tuotantolähteestä tulevien erilaisten raskaiden kuorma-autojen, linja-autojen ja rakennuskoneiden ilmasäiliöiden kanssa.

Tarkka tiivistysprosessijärjestelmä

Vastauksena ilmasäiliön ankariin käyttöolosuhteisiin, kuten korkeapaineiseen veden kertymiseen, suuriin lämpötilanvaihteluihin ja usein tapahtuvaan avautumiseen ja sulkeutumiseen, tämä solenoidiohjattu tyhjennysventtiili on luonut kolminkertaisen tarkan tiivistyssuojajärjestelmän.

Kaikki prosessiparametrit ovat kvantitatiivisesti hallittavissa, mikä estää tehokkaasti vesivuodot, ilmavuodot ja tiivistysvauriot. Ydinprosessistandardit noudattavat tiukasti alan raskaiden komponenttien standardeja, ja kaikki parametrit ovat läpäisseet kolmannen osapuolen toimintaolosuhteiden simulaatiotestit ja täydelliset testiraportit.

1. Kierteinen lukitustiiviste:Venttiilin rungon ja venttiilin sydämen kierteitetyt osat on päällystetty tasaisesti erityisellä, korkeaa lämpötilaa kestävällä lukitusaineella. Pinnoitteen paksuutta valvotaan tiukasti välillä 0,08-0,12 mm. Kovettumisen jälkeen se kestää 8 baarin korkeapaineiskun ja estää langan löystymisen ja vuotamisen.

2. Liikeparin voitelusuojaus:Venttiilin rungon liikkuvat kosketuspinnat on päällystetty pitkäkestoisella ja ikääntymistä estävällä voitelurasvalla, joka soveltuu erittäin laajalle lämpötila-alueelle -40℃ - +85℃. Tämä varmistaa venttiilin sydämen tasaisen avautumisen ja sulkeutumisen ilman tukoksia ja estää matalan lämpötilan tarttumisen tai korkean lämpötilan kuivumisen epäonnistumisen.

3. Erittäin tarkka radiaalinen tiiviste:Avaimen tiivistysurat on käsitelty tarkkuusjyrsinnällä. Uran rungon toleranssia säädetään ±0,01 mm:n sisällä. Yhdessä mukautetun fluoripohjaisen O-renkaan kanssa O-renkaan venyvän muodonmuutosnopeutta valvotaan tiukasti optimaalisella alueella 15–20 %, jotta vältetään liiallinen venymisen ikääntyminen ja rentoutumisvuoto.

Kolmannen osapuolen kestävyystestauksen jälkeen tämä tiivistejärjestelmä voi saavuttaa 100 000 suurtaajuista avautumista ja sulkemista ilman vuotoa. Varastointisäiliöiden normaalissa käyttöpaineessa 0,3 - 1,0 MPa, siinä ei ole ilma- tai vesivuotoongelmia pitkäaikaisen käytön aikana.

Se sopii täydellisesti erilaisiin työolosuhteisiin, kuten kuorma-autoihin, linja-autoihin, rakennuskoneisiin ja ilmakompressorin varastosäiliöihin. Tuotteen käyttöikä on yli 60 % pidempi kuin tavallisilla tyhjennysventtiileillä.

Automaattinen tarkka tiivistystekniikka

Tuotekelan ja lyijyreikien tiivistysprosessissa käytetään teollisuusluokan täysin automaattista AB-liiman kapselointilaitteistoa koko prosessin ajan. Se eliminoi manuaalisen kapseloinnin epävarmuuden ja luo standardoidun ja tietoihin perustuvan kapselointimenettelyn, jolla varmistetaan tuotteen sähköinen eristys, vesitiivis ja pölytiivis suorituskyky.

Kaikki prosessiparametrit ovat jäljitettävissä ja todennettavissa, ja sähköisen suorituskyvyn testiraportti toimitetaan tehtaalta lähtiessä.

Standardoitu prosessi

Ensinnäkin suoritetaan 5 minuutin 0,1 MPa tyhjiökaasunpoistokäsittely mikrokuplien poistamiseksi kokonaan geelistä, mikä estää halkeilun, veden tihkumisen ja sähkön vuotamisen myöhemmässä korkean lämpötilan ja korkeapaineisessa ympäristössä.

Toiseksi kvantitatiivinen ja tarkka geelin annostelutila aktivoituu, annostelutilavuusvirheen ollessa säädetty ±0,5 g:n sisällä, mikä varmistaa täydellisen ja saumattoman tiivistyksen ilman rakoja tai geelin ylivuotoa ja 100 %:n peittävyyden.

Laitteessa on älykäs kuivumista estävä ja jätegeelin poistomekanismi, joka puhdistaa automaattisesti tehottoman geelin sammuttamisen ja uudelleenkäynnistyksen yhteydessä, jolloin geelijäännös poistetaan, mikä saattaa vaikuttaa tiivistysvaikutukseen.

Samaan aikaan se on myös varustettu täysin automaattisella puhdistus- ja älykkäällä tanniiniveden täyttöjärjestelmällä ilman ihmisen puuttumista prosessiin.

Tämä automatisoitu kapselointiprosessi mahdollistaa tuotteen IP67-suojaustason saavuttamisen, mikä voi estää täysin sateen, veden kerääntymisen ja pölyn tunkeutumisen. Patterin eristysvastus pysyy vakaana arvossa ≥100 MΩ, mikä ratkaisee tehokkaasti yleiset ongelmat, kuten vuoto-, oikosulku- ja veden sisäänpääsyvauriot sähköohjatuissa tyhjennysventtiileissä.

Se soveltuu monimutkaisiin ulkokäyttöön, kosteisiin ja pölyisiin ajoneuvojen työolosuhteisiin, ja sen sähköturvallisuuskestävyys ylittää huomattavasti alan tavallisten tuotteiden tason.

Koko prosessin laadunvalvonta

Koko ajoneuvon tyhjennysventtiilisarja on luonut tapahtumaa edeltävän, tapahtuman aikana ja tapahtuman jälkeisen suljetun kierron kolmitasoisen laadunvalvontajärjestelmän. Se on varustettu täydellisillä testauslaitteilla, toimintastandardeilla ja testiraporteilla. Jokainen tuote käy läpi 16 kattavaa testiä ennen kuin se lähtee tehtaalta. Tehtaalta ei koskaan poistu viallisia tuotteita. Sillä on täydellinen laadunmukaisuustiedosto, joka voi tukea ulkomaankaupan laaduntarkastusta, asiakkaan tehdastarkastusta ja erätarkastusta.

1. Toimitusta edeltävä ensiluokkainen vahvistus

Ennen jokaista tuotantoerää laaduntarkastajat tarkistavat materiaalitiedot, venttiilirungon mitat, kelan parametrit ja tiivistystarvikkeet. Ensimmäinen kappale käy läpi täysikokoisen mittauksen, painetestauksen ja käynnistystestin. Vasta sen jälkeen, kun on varmistettu, ettei virheitä ole, massatuotantoa voidaan jatkaa, mikä eliminoi eräkohtaiset laatuongelmat.

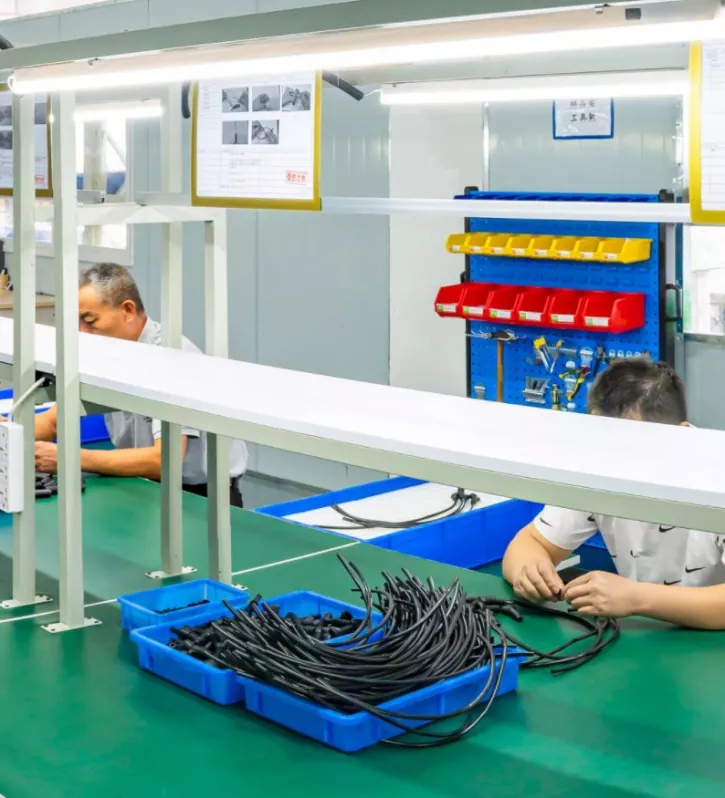

2. Itsetarkastus työasemalla

Kun jokainen työaseman käyttäjä on suorittanut kokoonpanon, he tarkistavat yksitellen osien välyksen, liiman levityksen tilan ja O-renkaan asennuksen tarkkuuden. Kaikki epämuodostuneet, väärin kohdistetut tai vialliset tuotteet poistetaan automaattisesti.

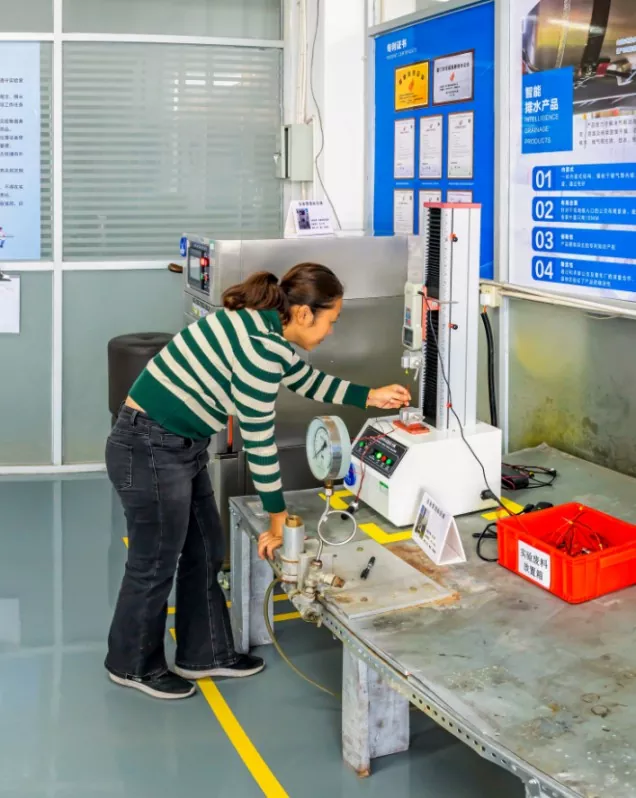

3. Lopputarkastus ja siirto

Kun lopputuote on valmis, sille tehdään korkeapainekaasutiiviystestaus, käynnistys- ja avautumistestaus sekä vedenpitävyystestaus. Nämä testit simuloivat todellisia ajoneuvon käyttöolosuhteita havaitsemista varten.

Kaikki vialliset tuotteet on numeroitu yhtenäisesti, eristetty varastointia varten ja rekisteröity jäljitettävyyttä varten, mikä muodostaa suljetun kierron ongelmien korjaamista varten. Kun koko laadunvalvontajärjestelmä on otettu käyttöön, tuotteiden viallinen määrä tehtaalla on alle 0,2 %.

Kolmannen osapuolen testauksen avulla kaikki indikaattorit, kuten paineensietokyky, avaamis- ja sulkemissuorituskyky, tiivistyksen kestävyys ja tuotteiden sähköturvallisuus, ovat täyttäneet standardit, ja tehdastarkastusraportit, suorituskykytestiraportit ja IP-suojaustasoraportit voidaan toimittaa, jotka täyttävät ulkomaisten markkinoiden tulostandardit.

Tuotteen perustiedot

Tuotevalintaehdotukset

1. Jännitteen valinta

Pienille kevyille kuorma-autoille ja kotitalouksien hyötyajoneuvoille suositellaan 12 V:n versiota; raskaille kuorma-autoille, pitkän matkan tavarankuljetusajoneuvoille, suurille linja-autoille ja rakennuskoneille 24 V versio soveltuu yhtenäisesti jännitteiden epäsopivuuden välttämiseksi ja toimintahäiriöiden estämiseksi käynnistyksen ja sammutuksen aikana.

2. Käyttötilan valinta

Alueilla, joilla on rankkasade, korkea kosteus ja alhainen lämpötila, IP67-vesitiiviillä ja alhaisen lämpötilan kestävillä ominaisuuksilla varustettu malli tulee valita, jotta vältetään veden kerääntyminen, jään muodostuminen ja pölyn tunkeutuminen, jotka voivat vahingoittaa venttiilin runkoa.

3. Varaosien valinta

Se on yhteensopiva useimpien hyötyajoneuvojen alkuperäisten tehdasilmasäiliöiden asennusreikien kanssa, mikä eliminoi putkiston muutostarpeen ja mahdollistaa vanhan manuaalisen tyhjennysventtiilin ja tavallisen yksinkertaisen sähköohjatun tyhjennysventtiilin vaihtamisen suoraan. Se on myös yhteensopiva markkinoiden yleisten ajoneuvomallien kanssa.

4. Erän valinta

Laivasto, korjaamot ja ulkomaankaupan ostajat voivat sekoittaa erien 12V/24V eritelmiä. Räätälöityjä erälogoja ja pakkauksia tuetaan, ja se soveltuu ulkomaille tuotemerkin merkintöihin, kanavien jakeluun ja muihin vaatimuksiin.

Usein kysytyt kysymykset tuotteen käytöstä

K1: Miksi elektronisesti ohjattu ajastettu tyhjennysventtiili ei voi tyhjentää vettä automaattisesti asennuksen jälkeen?

V: Tarkista ensin, että jännite on yhteensopiva ja johdotus on kunnossa; toiseksi, tarkista, saavuttaako ilmasäiliön paine 0,3 MPa:n toimintakynnyksen. Jos sitä ei ole käytetty pitkään aikaan, voit puhdistaa venttiilirungon suodattimen epäpuhtaudet hieman. Normaalin asennuksen ja sovituksen jälkeen se tyhjentää veden automaattisesti säännöllisin väliajoin.

Kysymys 2: Onko normaalia, jos tuotteen käytön aikana ilmenee vähäinen ilmavuoto?

V: Normaaleissa olosuhteissa ilmavuotoja ei pitäisi olla ollenkaan. Jos ilmavuotoa esiintyy, se johtuu yleensä O-renkaan kohdistusvirheestä tai putkilinjan löystymisestä. Kiristä putkisto uudelleen ja tarkista tiivisteosat ongelman ratkaisemiseksi. Tehtaalla toimitettujen tuotteiden tiivistyskyky on testattu korkeassa paineessa, eikä laatuongelmia ole.

Q3: Jäätyykö se ja jääkö se jumiin erittäin kylminä talvina?

V: Tuote on suunniteltu yhteensopivaksi -40 ℃ alhaisen lämpötilan ympäristöissä. Tiivisteet ja voiteluaineet on valmistettu alhaisia ​​lämpötiloja kestävistä materiaaleista, eikä venttiilin runkoa ole suunniteltu pidättämään vettä. Normaaleissa käyttöolosuhteissa se ei jääty eikä jää kiinni. Se soveltuu pitkäaikaiseen käyttöön pohjoisilla ja korkeilla alueilla.

Q4: Kuinka pitkä on tuotteen käyttöikä? Tarjoaako se myynninjälkeistä takuuta?

V: Ajoneuvon normaaleissa käyttöolosuhteissa käyttöikä voi olla 3-5 vuotta. Kaikilla malleilla on vakio vientitakuu. Jos se ei ole inhimillisten tekijöiden vaurioitunut, se voidaan vaihtaa huoltopalvelun kautta. Teknistä tukea tarjotaan koko prosessin ajan.

Q5: Tuetko eräräätälöintiä ja rajat ylittävää OEM:tä?

V: Tuemme laajamittaista tilaustuotantoa, räätälöityjä logosuunnittelua tuotteille, vientistandardien pakkausten räätälöintiä ja voimme tarjota täydellisen sarjan testiraportteja ja pätevyysasiakirjoja, jotka täyttävät ulkomaisten alustojen myyntivaatimukset ja toimitustarpeet offline-kanaville.
