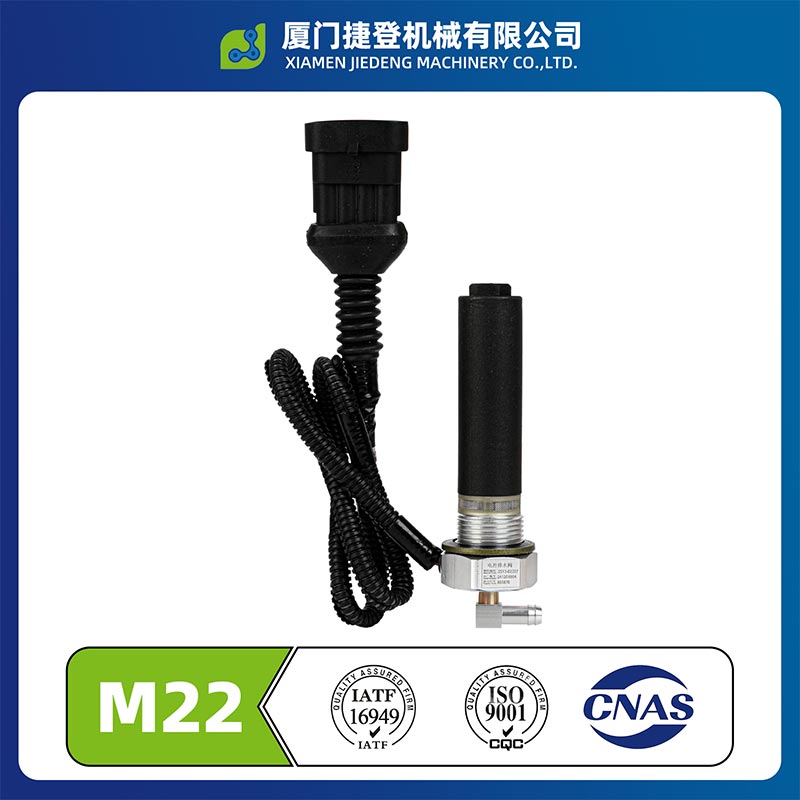

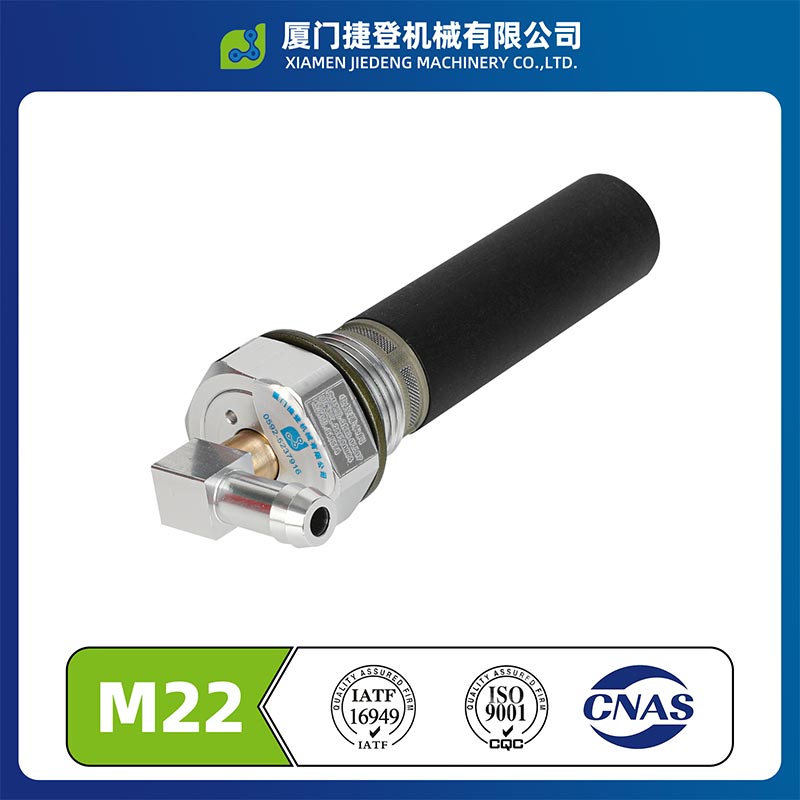

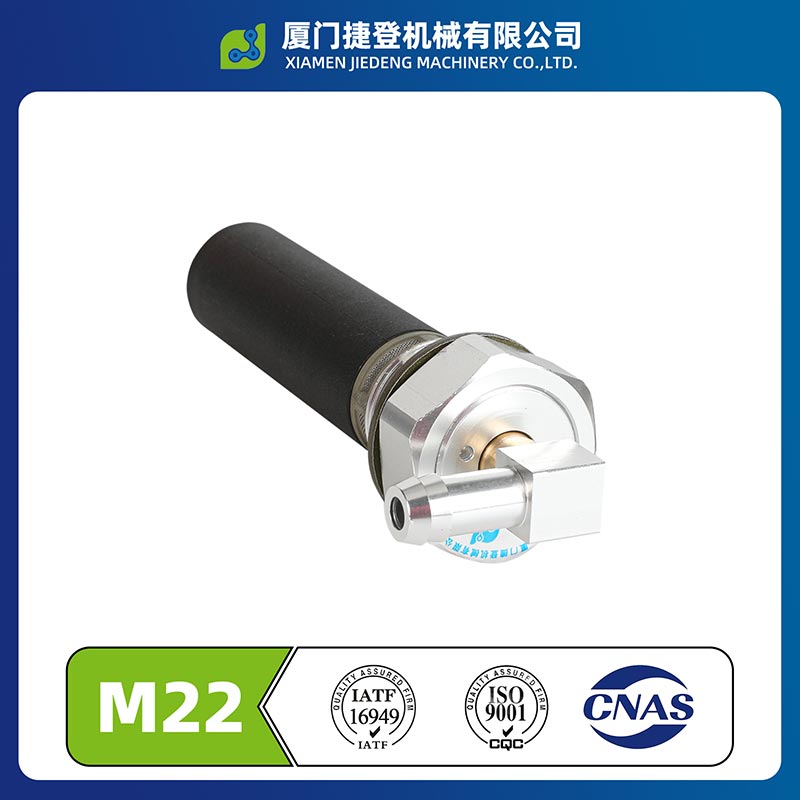

Xiamen Jiedengin toimittaman 24 V:n automaattisen tyhjennysventtiilin paksuus on vain 10 mm, standardi M22/M32 langat. Siinä on IP68-suojaus, joka voidaan upottaa 1 metrin syvyyteen 24 tunniksi. Siinä on 6,4W vakio lämpötilalämmitystoiminto jopa 80 ℃ ja voi sulattaa jään -40 ℃ ympäristössä 5 minuutissa. Lämmön hyötysuhde on kasvoi 40 prosenttia. Fluorikumikomposiittitiiviste on yhteensopiva 0-1,1 MPa paineen kanssa, kela kestää AC500V, liittimien keskimääräinen vetovoima ylittää 110N. 96 tunnin suolaruiskutuksen ja ±40/80℃ 24 tunnin korkea-matalin lämpötilan tarkistus, tiivistyksen käyttöikä on ≥8 vuotta.
※ Erittäin ohut sisäänrakennettu asennusrakenne: 24 V DC solenoidin tyhjennysventtiili ottaa innovatiivisesti käyttöön sisäänrakennetun sähkömagneettisen venttiilin suunnittelu. Kokonaisuuden paljas paksuus on vain 10 mm. Perinteiseen viemäriin verrattuna venttiili, jonka rakenne ulkonee 30-50 mm rungosta, se ratkaisee täysin matalan rungon teollisuuden kipukohdat linja-autot ja linja-autot, joiden ajettavuus on huono ja jotka ovat alttiina tieesteiden aiheuttamille vaurioille. Venttiilin runko käyttää M22×1.5/M32×1.5 vakioilmasäiliön kierteet, ja asennus on hyvin vaihdettavissa. Ei ole tarvetta muuta ilmasäiliön rakennetta korvaamaan suoraan perinteinen manuaalinen venttiili.
※ Korkea suojausluokka IP68: Venttiilin runko on täysin suojattu kotelointi- ja tiivisterenkailla. The sähkömagneettinen kela on täysin suljettu venttiilin sisällä. Liitäntäliittimissä on käytetty AMP-autoluokan vedenpitävää liittimet, joiden suojaustaso on IP68. Se voidaan upottaa 1 metrin syvyyteen 24 tunniksi ilman kastuu, sopeutuu täysin ankariin käyttöympäristöihin, kuten ajoneuvon rungon korkeapainevesipistoolin huuhtelu, sateinen ja luminen sää ja mutaiset tieolosuhteet.
※ Liima, tehokas lämmitystekniikka: 24 V:n elektroninen ilmasäiliön venttiili itsenäisesti kehitetty PTC-vakio lämpötilan lämmitysmoduuli, jonka lämmitysteho on 6,4 W, pitäen tasaisen lämmityslämpötilan 80℃ ± 5℃ sisällä. The lämmityselementti asennetaan upotettuna tiiviisti venttiilirungon vesireitille, mikä lisää lämmönjohtavuus yli 40 %. Äärimmäisen matalassa lämpötilassa -40 ℃ se voi sulattaa kokonaan jäätä venttiilin runkoon 5 minuutissa, mikä mahdollistaa nopean tyhjennyksen ja ratkaisee tehokkaasti itsepintaisen ongelman jäätyneet ja toimintakyvyttömät tyhjennysventtiilit pohjoisina talvina.
※ Monikerroksinen komposiittitiivistystekniikka: Säteittäinen tiivistys ja päätypinnan tiivistys on käytössä. Tiivistekomponentit on valmistettu fluorikumimateriaaleista, jotka kestävät korkeita ja matalia lämpötiloja ja joiden Shore-kovuus 70 ± 5HA ja puristus pysyvä muodonmuutosnopeus ≤ 15 % (125℃ × 70h), mikä varmistaa nollavuotoja painealue 0–1,1 MPa ja tiivisteen käyttöikä jopa 8 vuotta tai enemmän.
Lämmitetyn ilmasäiliön tyhjennysventtiilin raaka-aineet ovat myös erittäin tiukkojen tarkastusten kohteena tulon aikana materiaaliprosessi.
| Metalliventtiili | Materiaalin spektrianalyysi (varmistaaksesi, että 6061/HPb59-1-materiaali täyttää vaatimukset), kattava kokotarkastus (kierremitta, muoto- ja sijaintitoleranssi), pinnoitteen paksuuden mittaus (sinkki-nikkelipinnoite≥8μm), ulkonäkövirheiden tarkastus |
| Kumitiiviste | Kovuuskoe (Shore A 70±5), vetolujuus≥10 MPa, murtovenymä≥200%, puristus pysyvä muodonmuutos≤15%, korkean ja matalan lämpötilan kestävyystesti (-40 ℃ 24 tuntia ilman halkeamia, 125 ℃ 70 tuntia ilman ikääntymistä) |
| Solenoidin kela | Tasavirtaresistanssitesti (36Ω ±5 % lämpötilassa 20 ℃), kierrosten välinen eristystesti, kestojännitetesti (AC 500V/1 minuutti ilman rikkoutumista), eristysvastus≥100MΩ, imuvoimatesti (≥15N) |
| Elektronikomponentti | PTC-lämmityselementin vastuksen mittaus, lämpötilan säätölaitteen aktivointilämpötilan tunnistus (irrotus 80 ℃ ±5 ℃), liittimen sisään- ja irrotusvoimatesti, liitinpinnoitteen tarkastus |
Lämmitettyä automaattista tyhjennysventtiiliä valvotaan reaaliajassa valmistusprosessin aikana.
FAI järjestelmä: Jokaisen työvuoron käynnistyksen, muotinvaihdon tai materiaalinvaihdon jälkeen, ensimmäinen tarkastus on suoritettava. Kuljettaja suorittaa itsetarkastuksen, ryhmänjohtaja suorittaa uudelleentarkastuksen ja laadun tarkastaja suorittaa erikoistarkastuksen. Vasta sen jälkeen, kun on varmistettu, että mitat, suorituskyky ja ulkonäkö ovat kaikki pätevät voivat jatkaa massatuotantoa.
Prosessin tarkastus: Laaduntarkastajat suorittavat kriittisten prosessien tarkastuksia kahden tunnin välein, tallentaa prosessiparametrit, kuten puristuspaine, annostelumomentti ja kokoonpanomitat, ja välittömästi pysäytä kone säätöä varten, jos havaitset poikkeavuuksia.
Päätteen puristusohjaus: Käytä CNC-päätepuristuskoneita puristamisen reaaliaikaisella valvonnalla paine ja puristuskorkeus pidetään 1,2 ± 0,1 mm sisällä; suorittaa tuhoavia vetokokeita liittimille kuukausittain varmistaa tasaisen puristuslaadun.
100 % kaasutiiviys täysi tarkastus: Kun jokainen tuote on koottu, 30 sekunnin ilmatiiveystesti suoritetaan 1,0 MPa:n paineessa. Jos painehäviö on ≤ 0,01 MPa, se katsotaan hyväksytyksi. Tämä varmistaa, ettei vuotavia tuotteita vapaudu.
Käynnistyksen toimintatesti: Jokaiselle tuotteelle suoritetaan DC24V:n käynnistystesti. The vasteaika venttiilin avaamiseen/sulkemiseen on ≤ 0,5 sekuntia ja toiminta on sujuvaa ilman häiriöitä.
