Älykäs viemäröintijärjestelmä

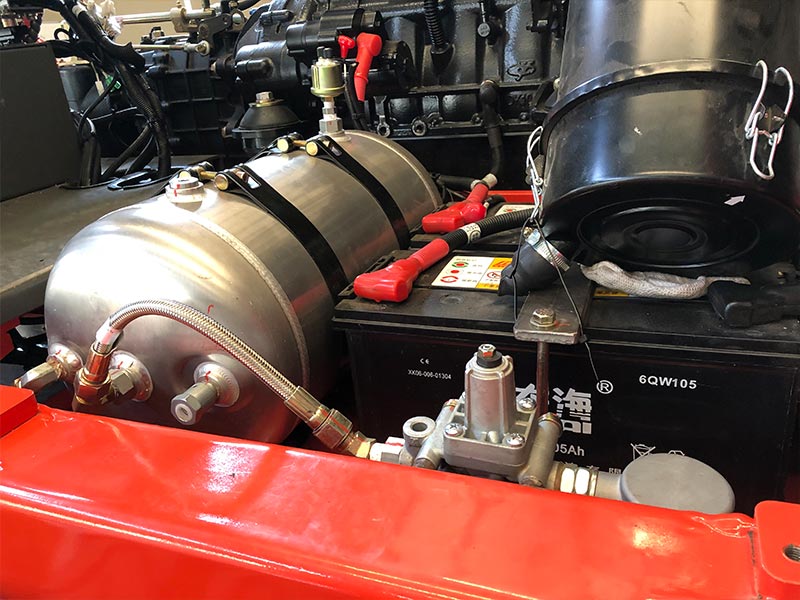

Xiamen Jiedengin valmistama älykäs tyhjennysohjausjärjestelmä on yhteensopiva 24 V DC ajoneuvojännitteen kanssa. The vakioteho- ja lämmityskokoonpanot on varustettu 10 A sulakkeilla ja avainteho on varustettu 5 A sulakkeella. The johtosarja käyttää tinattua ohutseinäistä kuparilankaa, jonka suojausluokka on IP67. Tyhjennysventtiili on asennettu M22×1,5 kierteen mukaan, ja ohjain on asetettava vedenpitävään, pölytiiviiseen ja helposti ylläpidettävä alue.

CAN Tiedonsiirtosignaalin vuorovaikutus

Ohjain on varustettu CAN-H- ja CAN-L-tiedonsiirtoliitännöillä, jotka voidaan liittää Ohjainalueeseen Verkko signaalin välisen viestinnän saavuttamiseksi. Se vastaanottaa synkronisesti signaaleja, kuten ajoneuvon käyttöolosuhteet, avaimen ON-asento ja käsijarrun tila, ja ajo- ja pysäköintitilan perusteella lukitsee tyhjennyslogiikan. aikana ajon aikana se sulkee ajoneuvon jarruilman paineen tyhjennyssuojan.

Pysäköintiveden ohjain

Se on yhteensopiva sekä tehokkaan että matalatehoisen käsijarrun signaalitilojen kanssa, ja se on mukautettavissa sähköiseen eri ajoneuvomallien määritelmät. Kun ajoneuvo ei ole tilassa, jossa käsijarru on kytkettynä ajon aikana, järjestelmä lukitsee kaikki tyhjennysventtiilit väkisin estääkseen liikkeen ja estääkseen painevuotojen ajo;

Kun käsijarrua vedetään ja ajoneuvo siirtyy pysäköintitilaan, tyhjennyslupa myönnetään automaattisesti lukitus avataan ja monikanavaiset tyhjennysventtiilit alkavat toimia esiasetetun järjestyksen mukaisesti. Tämä ei ainoastaan takaa ajoneuvon ajojarrutuksen turvallisuutta, mutta mahdollistaa myös automaattisen tyhjennyksen pysäköintitilassa tasapainon saavuttamiseksi turvallisuuden ja käytännöllisyyden välillä.

Pakollinen tyhjennysohjain

Järjestelmässä on ulkoinen nollattava pakotettu tyhjennyskytkin, joka toimii erillisenä manuaalisena ohjauskanavana automaattiohjelmasta. Kytkimen painaminen käynnistää välittömästi usean samanaikaisen tyhjennys- ja poistoilman tyhjennysventtiilit ja painikkeen vapauttaminen lopettaa toiminnan välittömästi. Toiminta on yksinkertainen ja herkkä.

Se soveltuu pääasiassa skenaarioihin, kuten ajoneuvojen päivittäiseen huoltoon, putkistojen manuaaliseen poistoon ja hätätilanteisiin viemäröinti erityisolosuhteissa. Manuaalinen tila toimii itsenäisesti eikä häiritse alkuperäistä automaattinen ohjauslogiikka.

Ohjaimen vian havaitseminen

Kun ajoneuvon avain on asetettu "ON"-asentoon, ohjain suorittaa automaattisesti yksittäisiä itsetarkistuksia 8-tie tyhjennysventtiilit. Käytössä on vilkkuva koodivalohälytysmekanismi, jossa välähdysten lukumäärä on tarkka vastaa kunkin venttiilirungon oikosulku-, avoimen piirin vikoja, ja lämpötilan mittausvika voi myös olla jatkuvasti valaistu, jotta se ilmaisee nopeasti, mikä helpottaa nopeaa vianmääritystä.
