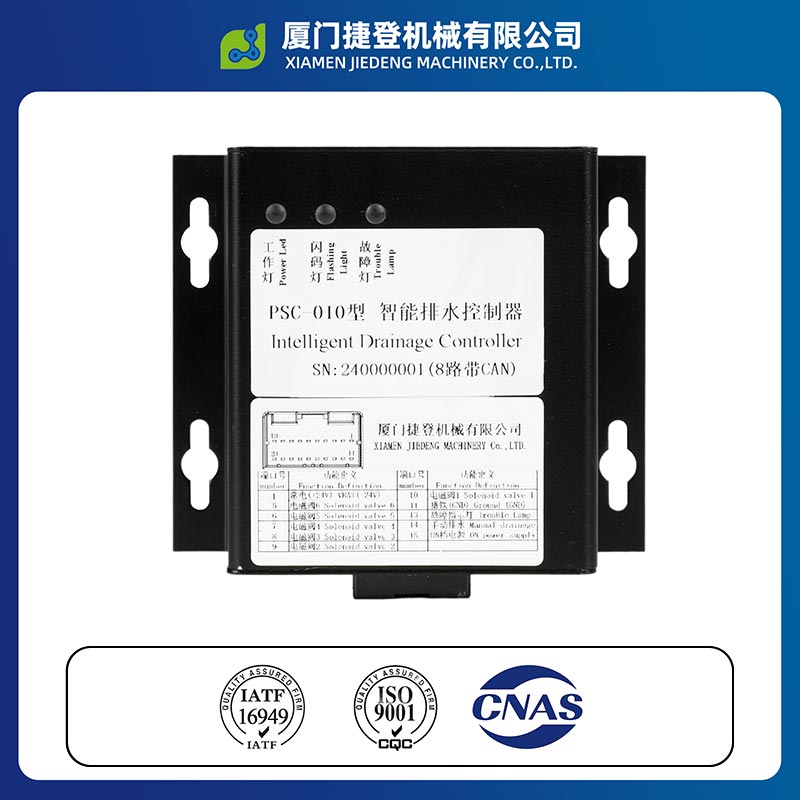

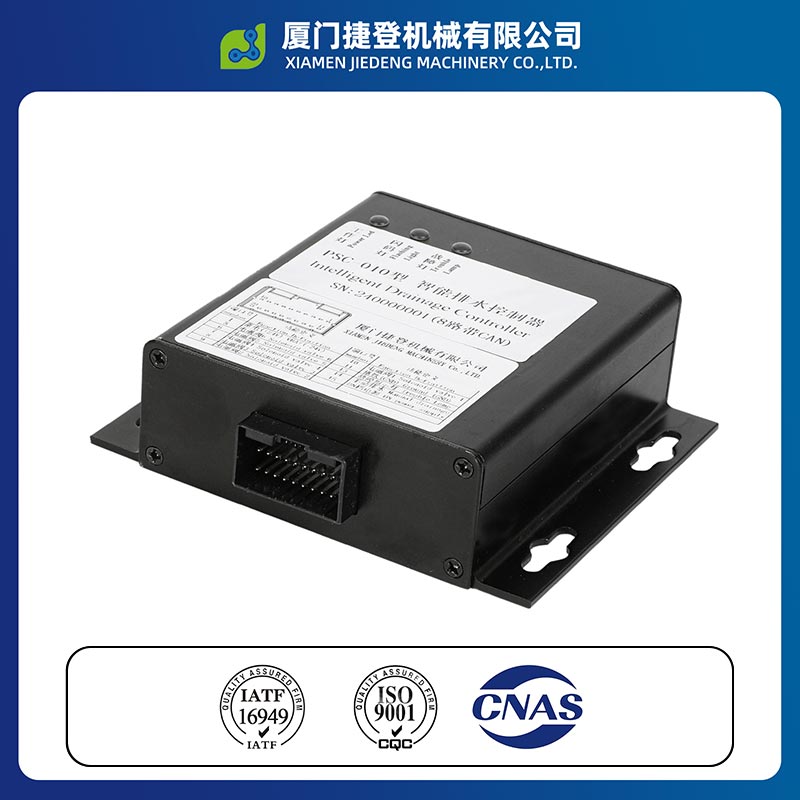

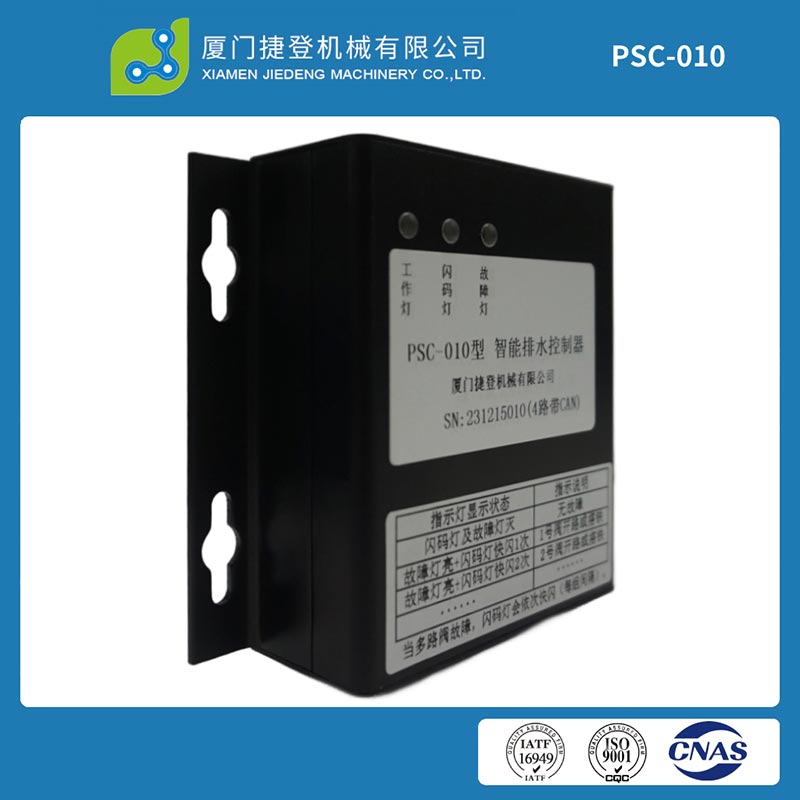

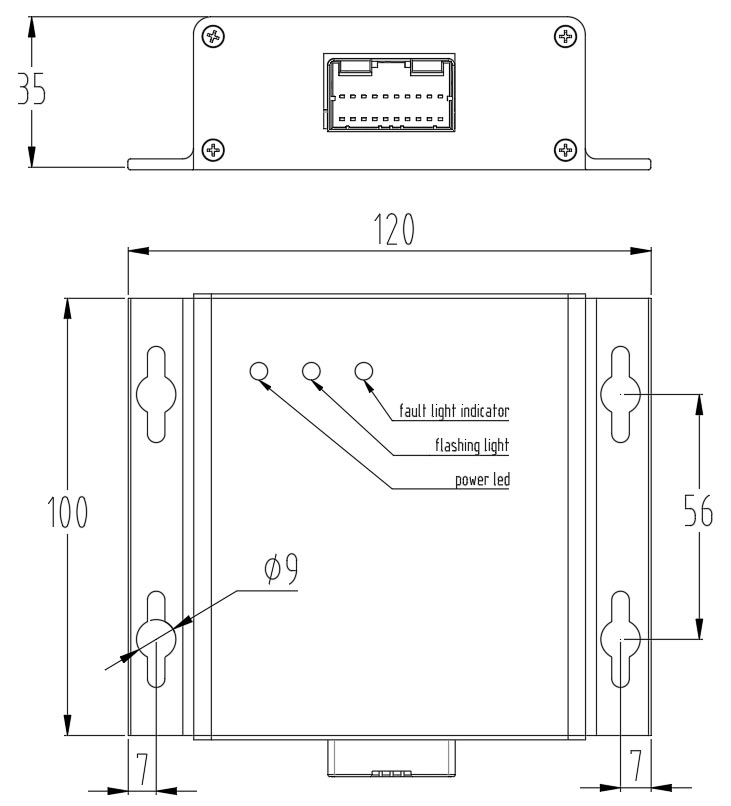

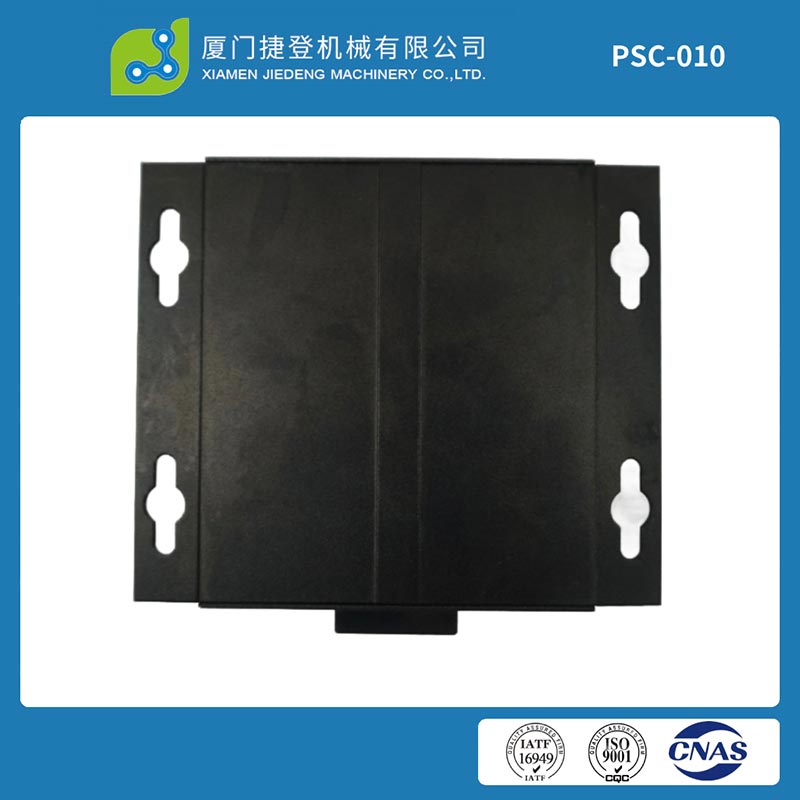

Tehokas älykäs viemäröintiohjain

Xiamen Jiedengin toimittama "tehokas älykäs tyhjennysohjain" on välttämätön osa älykäs viemäröinnin ohjausjärjestelmä. Älykäs tyhjennysohjausjärjestelmä on sovitettu pääasiassa pneumaattiseen jarruun akku hyötyajoneuvoista korvaamalla perinteisen manuaalisen tyhjennysventtiilin ja purkamalla sen automaattisesti kertynyt vettä sylinterissä. Se voi välttää mahdolliset vaarat, kuten putkien korroosion, venttiilien tukkeutumisen ja jarrujärjestelmän epäonnistuminen veden kertymisen aiheuttamia. Koko prosessi ei vaadi ihmisten manuaalista käyttöä, mikä varmistaa pitkän aikavälin ajoneuvon koko jarrujärjestelmän vakaa ja turvallinen toiminta.

Toimintaperiaate

※ Järjestelmä toimii yhdessä sähköisen tyhjennysventtiilin ja älykkään tyhjennysohjaimen kanssa.
※ Sähkökatkon ja staattisen sähkökatkon tilassa tyhjennysventtiili pysyy tiiviisti suljettuna, jotta kaasu ei vuoda lähde säilytyssylinterissä.
※ Kun virta on päällä ja toiminnassa, sähkömagneettinen venttiilin ydin aktivoituu sähkömagneettisen voiman vaikutuksesta, jolloin se avautuu viemärikanava.
※ Varastointisylinterin sisäisen kaasupaineen avulla veden kertyminen tapahtuu automaattisesti purkautunut.
※ Ohjain kerää samanaikaisesti erilaisia ​​signaaleja, kuten lämpötilan, käsijarrun ja CAN-väylän.
※ Kerättyjen signaalien perusteella se toteuttaa täysin automaattisen tyhjennysjärjestelmän logiikan ohjauksen. Viemäröinti alkaa ja pysäytysprosessi ei vaadi manuaalista toimenpiteitä.

Laitteiston ydinarkkitehtuuri

Koko älykkään viemärijärjestelmän ydinkomponentteja ovat: älykäs salaojitusohjain, 8-kanavainen sähköohjattu tyhjennysventtiili, lämmitysrele, lämpötila-anturi, pakkotyhjennyskytkin, vikailmaisin valo ja CAN-tiedonsiirtokaapeli.

1. Älykäs tyhjennysohjain: Suorittaa järjestelmän kokonaislogiikan toiminnan ja ohjauksen suorittamisen ydintoiminnon.
2. 8-kanavainen sähköisesti ohjattu tyhjennysventtiili: Vastaa useiden varastosylinterien tyhjennystoimien suorittamisesta.
3. Lämpötila-anturi: Kerää reaaliaikaisen ympäristön lämpötilan lämmityksen ja tyhjennyslogiikan perustaksi.
4. Lämmitysrele: Ohjaa lämmityspiiriä talvella pakkassuojan saavuttamiseksi matalassa lämpötilassa.
5. Pakkotyhjennyskytkin: Tarjoaa manuaalisen pakotetun tyhjennysohjaustoiminnon.
6. Vian merkkivalo: Käytetään järjestelmän vian ilmoittamiseen ja hälytyspalautteeseen.
7. CAN-tiedonsiirtokaapeli: Saavuttaa ajoneuvon signaalinsiirron ja tiedonsiirron.

Kahdeksan kanavainen tyhjennyskokoonpano

Säädin tukee 8 erillistä tyhjennysventtiilikanavaa, jotka voidaan yhdistää useisiin ilmanvarastointisylintereihin mallit erilliseen viemäriin. Venttiili 1 on tarkoitettu regeneratiivisen ilman varastointisylinterin tyhjentämiseen, kun taas muut kanavat 2-8 toimivat itsenäisesti eri aikoina. Jokaisella kanavalla on oma ohjausjohtosarjansa ja käyttöliittymä, ja kanavanumerot voidaan erottaa tarroilla, jotka täyttävät eri ajoneuvojen asetteluvaatimukset ilmasäiliömallit.

Automaattinen talvilämmitystoiminto

Järjestelmä on varustettu Controller matalan lämpötilan lämmityslogiikalla. Virran kytkemisen jälkeen se käynnistyy automaattisesti lämmittää, kun ympäristön lämpötila on ≤ 3 ℃, ja lopeta lämmitys, kun se on ≥ 5 ℃. Se on varustettu 24V/20A lämmityksellä rele, joka on yhteensopiva alumiinikuoren lämmityslankanippujen kanssa. Tämä estää tyhjennysventtiilin ja putkiston pääsemisen jäätyminen ja tukkeutuminen matalissa lämpötiloissa, mikä varmistaa normaalin toiminnan myös erittäin kylmillä alueilla.
