Älykäs automaattinen tyhjennys-ECU

Tuote PSC-010 Älykäs automaattinen tyhjennys-ECU, jonka on erityisesti suunnitellut Xiamen Jiedeng Machinery Kiinassa elektronisesti ohjattuihin tyhjennysventtiileihin, raskaisiin kuorma-autoihin ja puoliperävaunuihin.

Siinä on alumiiniseoskotelo, osoittaa erinomaisen iskunkeston, lämmön haihtumisen, pölynkestävän ja korroosionkestävyyden sopeutuu ajoneuvon vaativiin käyttöolosuhteisiin -20°C - +100°C.

Tämä tuote saa virtansa 18 V - 36 V tasavirrasta ja tukee 8 ohjauskanavaa. Sisältää myös oikosulun ja avoimen piirin viantunnistustoiminnot, suojaustasolla IP5X. Se on varustettu kattavalla ohjauslogiikka, mukaan lukien automaattinen tyhjennys, lämpötilaan sidottu lämmitys ja pakotettu tyhjennys.

Valmistajana, jolla on kattava suunnittelukyky, tuotteemme on myös varustettu toimivalla merkkivalolla, vilkkuvalla koodivalolla ja vikavalolla, jotka mahdollistavat nopean viandiagnoosin. The ohjain toimii vakaasti ja on helppo huoltaa, mikä varmistaa tehokkaasti ajoneuvon ilmankierron turvallisuuden viemärijärjestelmä.

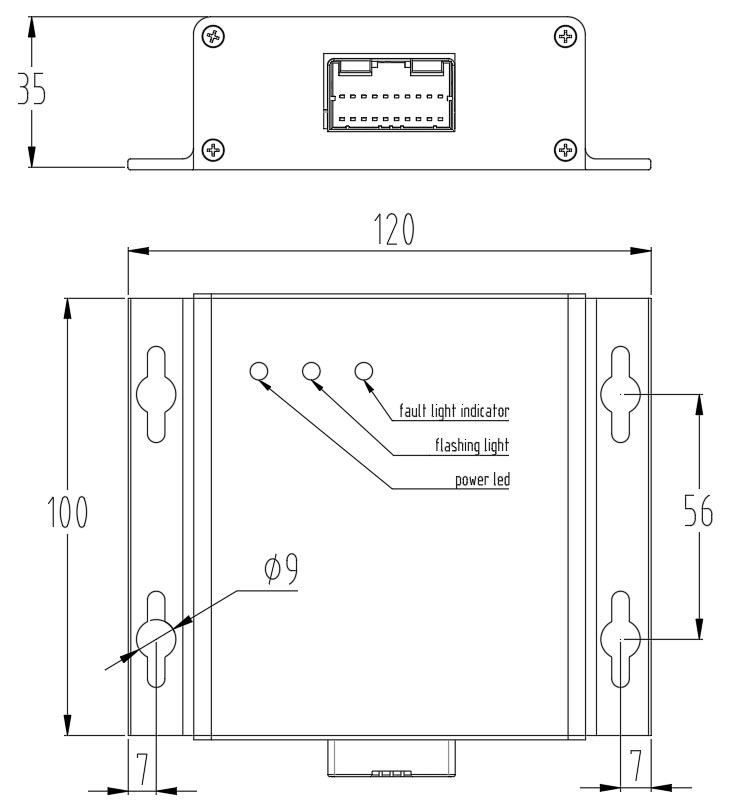

Tuoteparametri

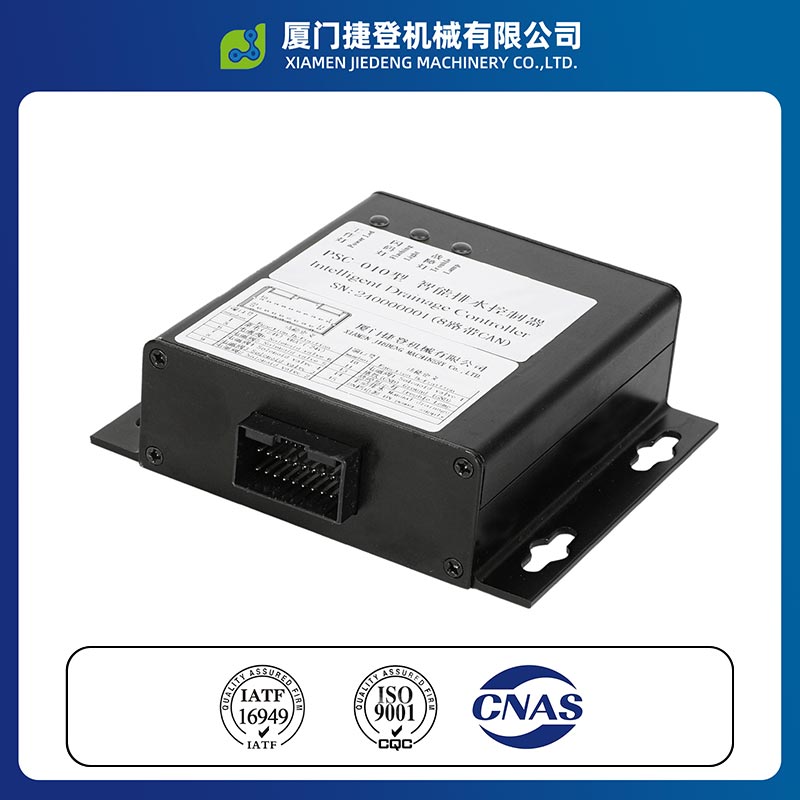

Alumiiniseoskotelon materiaaliedut

Tämä ohjain on valmistettu alumiiniseoksesta, ja sen rakenteellinen lujuus ja lämpö ovat erinomaiset hajoamissuorituskyky. Tämä perävaunun älykäs tyhjennysventtiilin ohjain voi toimia vakaasti myös monimutkaisissa tiloissa ajoneuvoympäristöt (mukaan lukien pitkäaikainen tärinä, kolhut ja vuorotellen korkeat ja matalat lämpötilat).

Alumiiniseoskotelo ei ainoastaan vastusta tehokkaasti iskuja ja törmäysvaurioita, vaan myös hajottaa nopeasti sisäisten komponenttien synnyttämä lämpö käytön aikana, mikä estää korkeita lämpötiloja vaikuttamasta säätimeen tarkkuus.

Samalla sillä on erinomaiset pölyn- ja korroosionkestävyysominaisuudet, mikä parantaa merkittävästi yleinen kestävyys ja käyttöikä, mikä tekee siitä erittäin sopivan pitkäaikaiseen luotettavaan käyttöön ankarassa työssä perävaunujen olosuhteet.

Viemäröintilogiikka

Raskaiden kuorma-autojen älykäs tyhjennysventtiilin ohjain on varustettu erityisellä tyhjennyslogiikalla suunniteltu raskaille kuorma-autoille, integroitu automaattinen tyhjennys, lämmityksen ohjaus ja pakkotyhjennys. The tiedot ovat seuraavat:

Viemäröinti Kuvaus

Kun ajoneuvon virta-avain on ON-asennossa:

① Kun lämpötila t° > 3℃, tyhjennysjakso suoritetaan välittömästi;
② Kun lämpötila t° ≤ 3℃, käynnistys- tai tyhjennysjaksoa ei suoriteta.

Kun virta-avain on "OFF"-asennossa:

① Kun lämpötila t° > 3℃, tyhjennysjakso suoritetaan välittömästi;
② Kun lämpötila t° ≤ 3℃, virrankatkaisua ei suoriteta.

Tyhjennysväli:

Venttiili 1: Kerran 30 minuutin välein
Venttiilit 2-8: Kerran 2 tunnin välein
Yksityhjennys Kesto: 2 sekuntia

Lämmitys Kuvaus

Virran kytkemisen jälkeen, kun virta-avain on "ON"-asennossa:
Kun t° ≤ 3℃, lämmitysteho aktivoituu;
Kun t° ≥ 5℃, lämmitysteho pysähtyy.
Kun virta kytketään päälle sen jälkeen, kun virta-avain on "ON"-asennossa, kun t° > 3℃, lämmitysteho pysyy passiivisena.

Pakotettu tyhjennys Kuvaus

Paina ja pidä painettuna pakkotyhjennyspainiketta aktivoidaksesi pakotetun tyhjennys;
Päästä pakotettu tyhjennys välittömästi vapauttamalla painike.

Vian diagnoosi

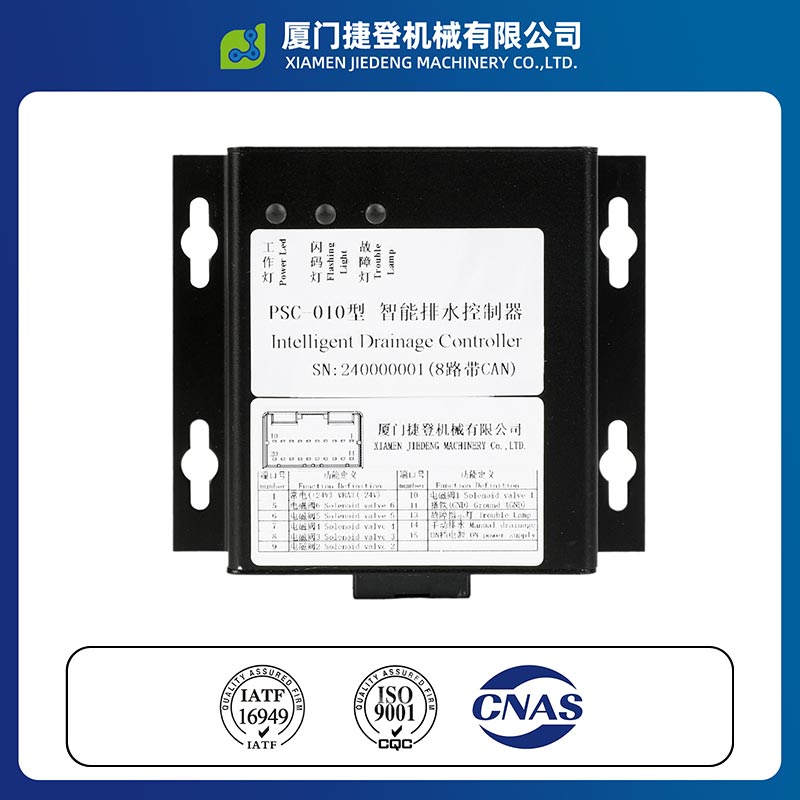

Ilmasäiliön automaattisen tyhjennysventtiilin ohjaimen paneelissa on toiminnan merkkivalot, vilkkuva koodi merkkivalot ja vian merkkivalot. Kun laitteessa on toimintahäiriö, nämä merkkivalot syttyvät tai välähdys, mikä mahdollistaa nopean ja alustavan vian diagnoosin valon tilan perusteella.

Tietylle vialle määritelmiä, katso vianetsintä seuraavasta taulukosta.
