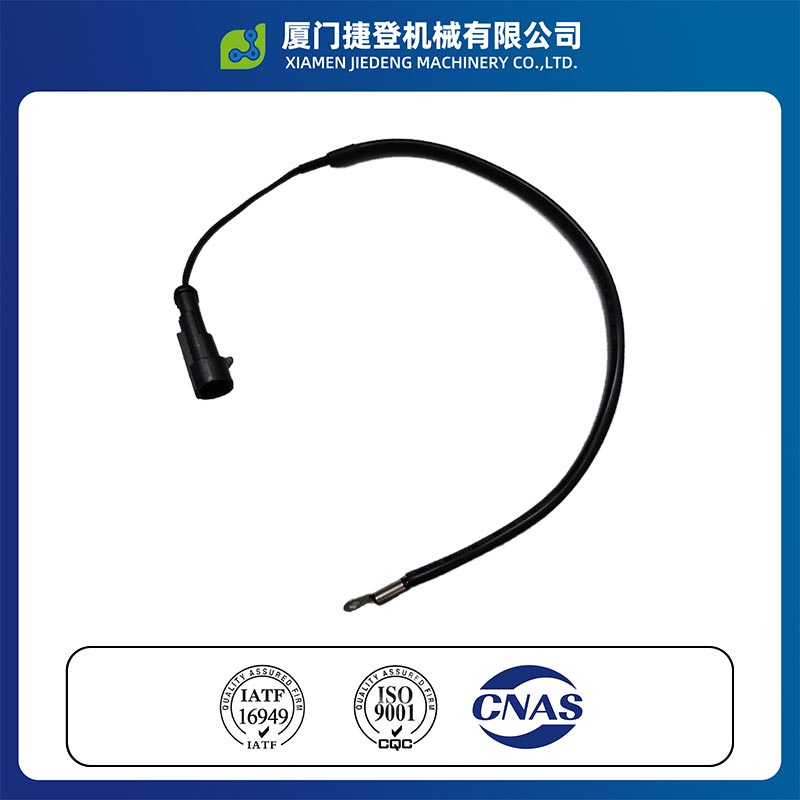

Tyhjennysventtiilin lämpötila-anturi

Tyhjennysventtiilin lämpötila-anturi, jonka on kehittänyt kokenut valmistaja Kiinassa - Xiamen Jiedeng Machinery Co., Ltd., on erityisesti suunniteltu hyötyajoneuvojen ilmasäiliöiden tyhjennysjärjestelmään. Se ottaa käyttöön standardin käyttöliittymäsuunnittelu, on helppo asentaa, kestää tärinää ja säätä.

Se voi kerätä ympäristön lämpötilan reaaliajassa ja syötä se takaisin ohjaimeen mahdollistaen automaattisen lämmityksen matalissa lämpötiloissa jäätymisen estämiseksi, estää tehokkaasti tyhjennysventtiilin jäätymisen ja varmistaa kaasupolkujärjestelmän luotettavan toiminnan.

Rakenne- ja spesifikaatiosuunnittelu

1. Asennuksen loppu:

Ilmasäiliön lämpötila-anturin tyhjennysventtiili on varustettu metallikiinnityslevyllä, jossa on asennusreiät, sopii asennuspultteille, joiden halkaisija on 4±0,5 mm ja asennuspituus 24±0,5 mm.

Se voi olla kiinnitetty suoraan ajoneuvon ulkoiseen tuuletusasentoon varmistaakseen, että anturi on alttiina todelliselle ympäristön ilmavirta, välttäen paikallisen lämpötilan vaikutusta mittaustarkkuuteen.

2. Kaapelin osa:

Mukana toimitetaan 400±20 mm pitkä PVC-kaapeli, jolla on erinomainen eristyskyky, säänkestävyys, ja ikääntymistä estäviä ominaisuuksia.

Se voi mukautua ajoneuvon ulkopuolen monimutkaiseen asennusympäristöön ja on eivät vaurioidu helposti tärinän, korkean lämpötilan tai alhaisten lämpötilan muutosten vuoksi.

3. Liittimen pää:

Standardoitu autoliitin (kuorimalli 282104-1, liitinmalli 282404-1, sinetöity pistokemalli 281934-4) on käytetty, yhteensopiva hyötyajoneuvojen yleisten elektronisten ohjausjärjestelmien kanssa. Asennus on yksinkertaista ja sillä on luotettava vedenpitävä ja pölytiivis suorituskyky.

Tekniset ydinparametrit

Suunnittelun edut ja sovellusskenaariot

1. Asennusasento:

Tämä tyhjennysventtiilin lämpötila-anturi on suunniteltu erityisesti ajoneuvon ulkoiseen tuuletusalueeseen, varmistaa, että se pystyy keräämään todellisen ympäristön lämpötilan paikallisten lämmönlähteiden sijaan moottoritilasta, ohjaamo jne. Se tarjoaa tarkat viitetiedot ilmastointijärjestelmän ja elektroniikan ohjaamiseen ohjausyksikkö.

2. Tukeva rakenne:

Metallisen kiinnityskannattimen ja polyvinyylikloridikaapelin yhdistelmällä on erinomainen tärinänkestävyys ja vanhenemiskestävyys, joka kestää tärinää ja lämpötilan vaihtelua (korkeat ja matalat lämpötilat) koettu hyötyajoneuvojen käytön aikana, jolloin saavutetaan pitkäaikainen kestävyys.

3. Korkea yhteensopivuus:

Käyttämällä alan standardiliittimiä ja asennustietoja, se voidaan asentaa suoraan laitteeseen useimpien hyötyajoneuvojen ympäristön lämpötilan valvontajärjestelmät ilman lisämuutoksia.

4. Arkaluonteinen vastaus:

Sillä on nopea lämpötilavaste ja erittäin tarkat kestävyysominaisuudet, jotka voivat heijastua nopeasti lämpötilan vaihtelut ja vakaa signaalituki toiminnoille, kuten automaattinen ajoneuvon ilmastointi säätö ja moottorin imuohjaus.

Tuotesovellus

Matalan lämpötilan jäätyminen on keskeinen vaara, joka aiheuttaa tyhjennysventtiilin vian ja ilman tukkeutumisen kulku hyötyajoneuvojen ilmasäiliön tyhjennysjärjestelmässä.

Älykkään avainkomponenttina tyhjennysjärjestelmä, kaasusäiliön lämpötila-anturi kerää ulkoisen ympäristön lämpötilan sisään reaaliajassa ja syöttää signaalin takaisin järjestelmän ohjaimeen.

Analysoimalla lämpötilatiedot säädin aktivoi automaattisesti viemärin lämmitystoiminnon venttiili, kun ympäristön lämpötila on alle asetetun kynnysarvon; kun lämpötila palaa turvalliselle alueelle, se katkaisee lämmityksen automaattisesti.

Tällä saavutetaan tarkka lämpötilan säätö ja jäätymisenesto, välttää tyhjennysventtiilin vikaantuminen alhaisen lämpötilan jäätymisen vuoksi ja varmistaa vakauden ja ilmanvaihtojärjestelmän luotettavuus ankarissa kylmissä olosuhteissa.
